FVE sestava 100-dílná pro ohřev TUV, 3180W, 6x panel, MPPT MPPT SAPRO LITE, montážní prvky

FVE sestava 100-dílná pro ohřev TUV, 3180W, 6x panel, MPPT MPPT SAPRO LITE, montážní prvky
Cenově zvýhodněná sada potřebná pro instalaci FVE systému pro ohřev TUV.
Tento set funguje jako ostrovní systém, který se nepřipojuje na distriduční síť.

Sestava vyžaduje odbornou montáž a zapojení a neobsahuje kotvící prvky pro uchycení na střechu, ta se totiž liší podle typu střechy.
V souvisejících produktech naleznete nejběžnější typy uchycení a rovněž další příslušenství jako kabely v hotových metrážích, chráničky a pod.

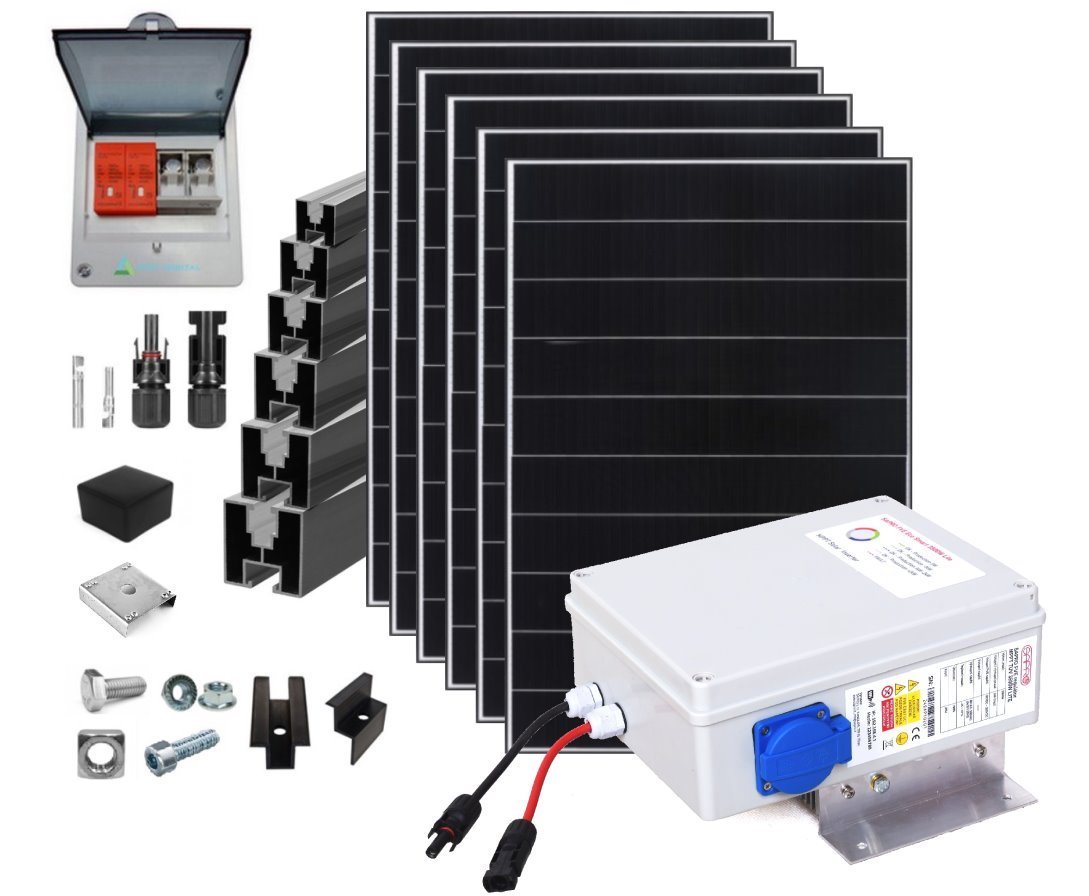

Sestava obsahuje dohramady 100 dílů:
1ks SAPRO FVE MPPT regulátor TUV 3500W Eco Smart Lite Wi-Fi
6ks Fotovoltaický solární panel JA Solar JAM60D42-530/LB_BF (530 Wp, Bifacial)
1ks 5-dílná DC/DC ochrana FV instalace rozvaděč PVP-10 700V/16A
6ks FVE Hliníkový montážní H profil 40x40mm, 2,4m, délka 2400mm pro M10 hlavu
4ks Konektoru MC4 samice a samec  pro 4mm a 6mm FVE, blistr
1ks 78-dílná Sestava montážních prvků pro uchycení 6ks panelů

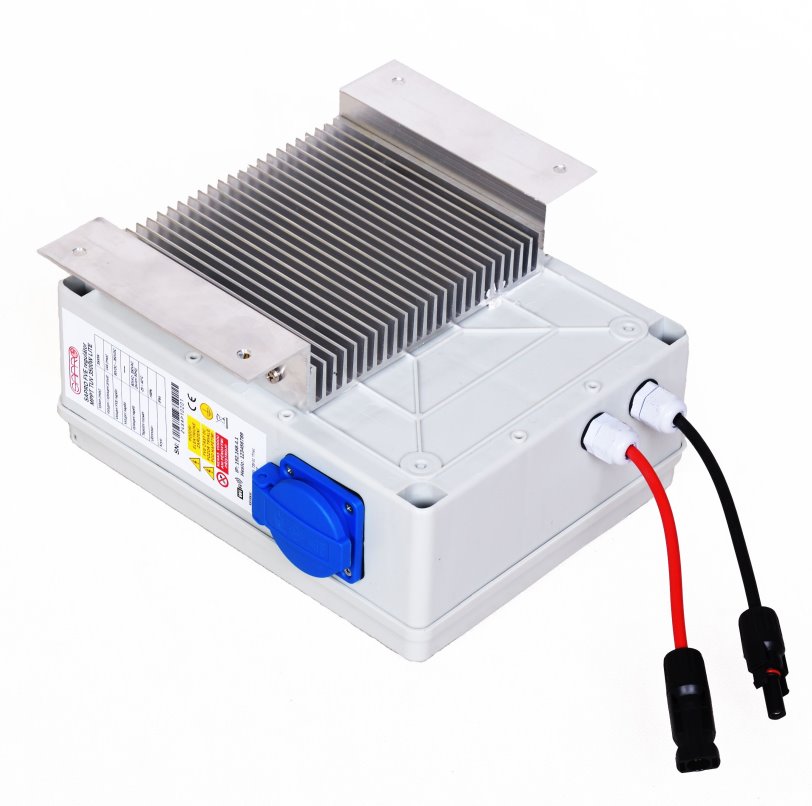

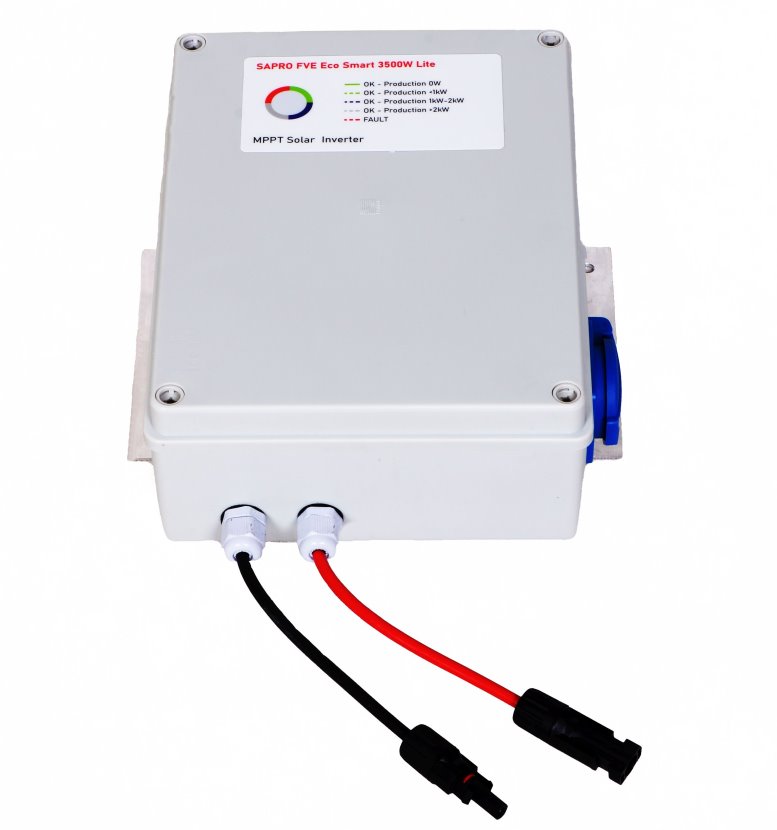

SAPRO FVE MPPT regulátor TUV 3500W Eco Smart Lite Wi-Fi
Kompaktní, plně  MPPT střídač pro ohřev TUV z fotovoltaických panelů s krytím IP 54
Ke své funkci nepořebuje napájení 230V
Plug and play , připojíte FVE panely a spotřebič a funguje bez potřeby dalšího nastavování apod.
IP54 vhodné do i prostorů se zvýšeným znečištěním, vlhkostí
Vybavený výstupem pro bojler  zásuvka typ 230V/16A
Přístup , ovládání , aktualizace a statistiky/grafy  přes webové stránky prostřednictvím WIFI
Bezhlučný s pasívním chlazením

Vlastnosti:
Vstupní napětí FVE [VDC]: 120 až 350V (VDC)
Vstupní napětí AC [VAC]: 230V (VAC) (dohřev)
Výstupní napětí [VAC]: 120 až 350V (VAC) obdélníková střída cca 50Hz
Maximální vstupní / výstupní proud 15A
Maximální výkon: 3500W při okolní teplotě 30°C
Funkce MPPT: ANO
Funkce MPPS: volitelná
VAC výstup č.1 priorita zásuvka 230V/
Chlazení: pasivní
Hlučnost: < 40dB
Účinnost > 98,5%
Stupeň krytí: IP54
Pracovní teplota: -25 ~ 40°C , vlhkost do 95%
Vnější rozměry: 300x220x150 mm
Hmotnost: 2,2kg

Rozšíření:
WIFI: ANO 2,4Ghz (web prohlížeč)
Možnost aktualizace firmwérů přes web rozhraní: ANO

Statistiky:
maximální vyrobená energie v daný den [W]
celková energie vyrobená v daný den [kW]
celková vyrobená energie (měřeno od prvního zapnutí)
Používejte výhradně pro odporové zátěže !

Ochrany:
Tepelná ochrana: ANO (70°C)
Ochrana proti přetížení : ANO (3800W)
Ochrana proti zkratu: ANO

Maximální délka připojení s ohledem na EMC (možnost rušení)
délka vodičů DC FVE 30m
délka kabelu k spotřebiči 3m

Pre Zelená domácnostiam :
Záručná doba : 36 mesiacov
Zaručená životnosť zariadenia: 10+ rokov (min. 120 mesiacov)

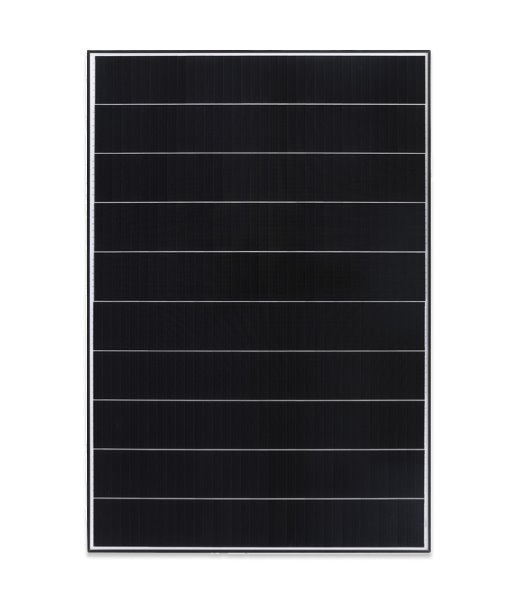

FVE Fotovoltaický solární panel  JA Solar JAM60D42-530/LB_BF (530 Wp, Bifacial)
Elektrické parametry
Výkon (Pmax): 530 W
Účinnost: 22,65 %
Napětí naprázdno (Voc): 43,93 V
Napětí při max. výkonu (Vmp): 36,81 V
Zkratový proud (Isc): 15,26 A
Proud při max. výkonu (Imp): 14,40 A
Tolerance výkonu: 0 až +3 %
Parametry při bifaciálním zisku (BNPI)
Výkon: až 585 W
Isc: 16,84 A
Imp: 15,90 A
Další specifikace
Účinnost modulu: 22,7 %
Tolerance výkonu: 0~+3 %
Teplotní koeficient Pmax: -0,290 %/°C
STC: 1000 W/m², 25 °C, AM1.5G
BNPI: přední 1000 W/m², zadní 135 W/m²
BSI: přední 1000 W/m², zadní 300 W/m²
Parametry při 10% bifaciálním zesílení
Pmax: 583 W
Voc: 43,93 V
Vmp: 36,81 V
Isc: 16,79 A
Imp: 15,84 A
Mechanické parametry
Typ článků: Monokrystalický
Počet článků: 120 (6 × 20)
Rozměry: 2063 × 1134 × 30 mm
Hmotnost: 28,8 kg
Sklo: 2,0 mm (přední i zadní)
Kabely: 4 mm² (IEC), 12 AWG (UL)
Délka kabelů: 300 mm (+), 400 mm (–) včetně konektorů

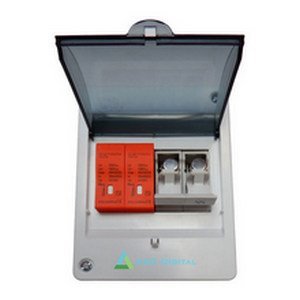

FVE DC/DC ochrana FV instalace rozvaděč PVP-10 700V/16A
Kompletní sada ochrany FV instalací proti přetížení a účinkům zkratů ve fotovoltaických
a jiných stejnosměrných aplikacích vybavených optickým indikátorem stavu varistorové vložky informující o opotřebení prvku.
Možnost bezpečné výměny opotřebované varistorové vložky bez odpojení zařízení.

Sada obsahuje:
- Stojan pojistky DC pro fotovoltaické aplikace LEADER ZTPV-25B
- Svodič přepětí LKTD2 –PV1000
- Povrchově montované 4stopé pouzdro ABS s klapkou
- 2x pojistka 15A

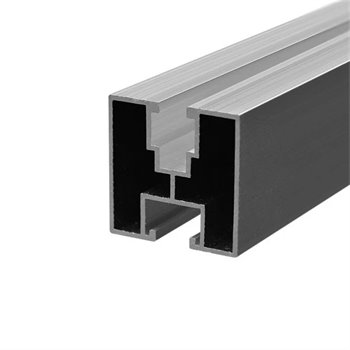

FVE Hliníkový montážní H profil 40x40mm, 2,4m, délka 2400mm pro M10 hlavu
Stříbrná barva
Materiál hliníkových profilů
Délka profilu [mm] 2400 mm
Výška profilu [mm] 40 mm
Šířka profilu [mm] 40 mm
Váha 1,8kg

Konektor MC4 sestava samice a samec pro 4mm a 6mm FVE, blistr
Vysoce kvalitní kompletní sada konektorů MC4 (samec a samice). Konektory slouží k připojení fotovoltaických panelů.
Jsou kompatibilní s vodiči o průřezu 1,5-6mm². Použité materiály a kvalita zpracování zaručují velmi dlouhou životnost výrobku.
Třída ochrany IP67 zajišťuje voděodolnost a úplnou prachotěsnost.
Konektory jsou také odolné vůči UV záření a nepříznivým povětrnostním podmínkám.

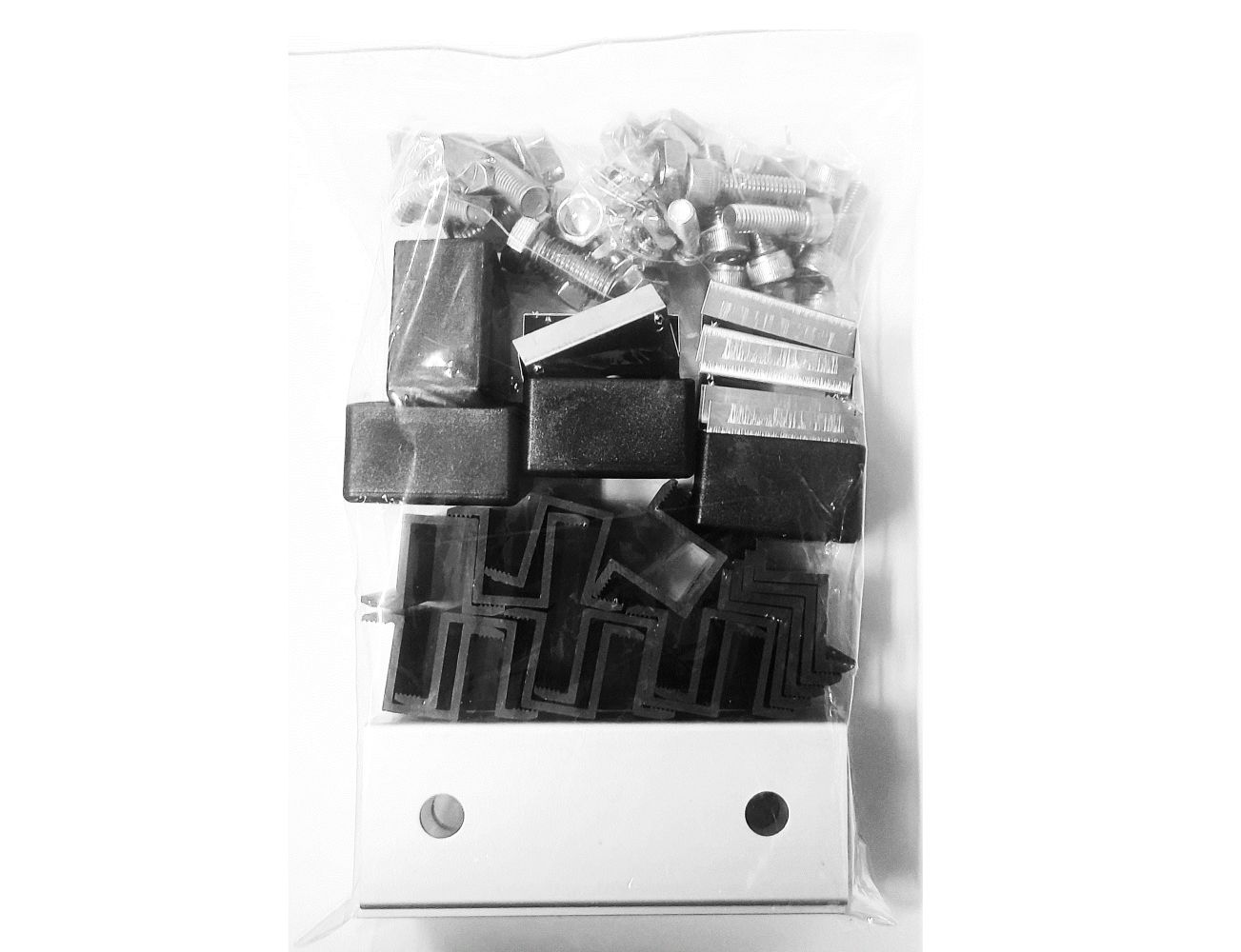

Sestava montážních prvků pro uchycení 6ks panelů
Tento set obsahuje vše potřebně pro uchycení šesti panelů na hliníkové profily, spojky profilu, kontaktní podložky a plastové krytky
